26-453 חוזרת מן המתים: פרק מאה שלושים וחמישה – לוח המכשירים וגלגל ההגה, הרכבה.

פורסם על ידי lulisml בתאריך 6 בינואר 2013 ב-Rover 10 26-453 | 4 תגובות

בשעה טובה הגיע תור הרכבות–הפנים, וגולת הכותרת שלהן היא כמובן הרכבת לוח המכשירים (שיקומו תואר בפרקים ששים וארבעה ואילך)

אי–אפשר בלי להזכיר תחילה כיצד נראה הנ“ל בתחילת העבודה על 26-453:

As found: no dashboard

הוא בולט בהעדרו…

למען הדיוק יש לציין כי הלוח פורק מן המכונית לפני שנים רבות, ונמסר לידי בשלמותו, אם כי דהוי צבע ורווי אבק, חלודה וקורי עכביש.

הרכבת הלוח תקשה מאד את הגישה למנגנון המגבים, ולכן הפעולה הראשונה בה נקטנו הייתה בדיקת פעולתו. חיברתי את מנוע המגבים לספק–מחשב בעל תפוקה של 12V – והמגבים החלו לנוע, הלוך ושוב! הבדיקה נסתיימה בהצלחה. נותר רק להספיג את דיסקיות הלבד בשמן, לכופף את הפינים המפצילים – ולסמן V על הסעיף בתכנית העבודה.

הקטע הבא היה חיבור צינורות הניקוז של החלון הקדמי למקומם – גם הגישה אליהם תהיה קשה ביותר אחרי הרכבת הלוח.

השלב הבא היה פירוק גלגל–ההגה הישן ממקומו כדי לאפשר יותר חופש פעולה בהרכבת הלוח המלוטש והנקי מרבב

, ובכלל. כדי לפרק את ההגה יש להסיר תחילה את לחצן הצופר ומתג עמעם האורות הנמצאים במרכזו, כשהם מחוברים לצינור המוביל אליהם את החיווט ועובר לכל אורך עמוד ההגה. שחרורו כרוך גם בנזילה רצינית של השמן בו ממולאת תיבת ההגה.

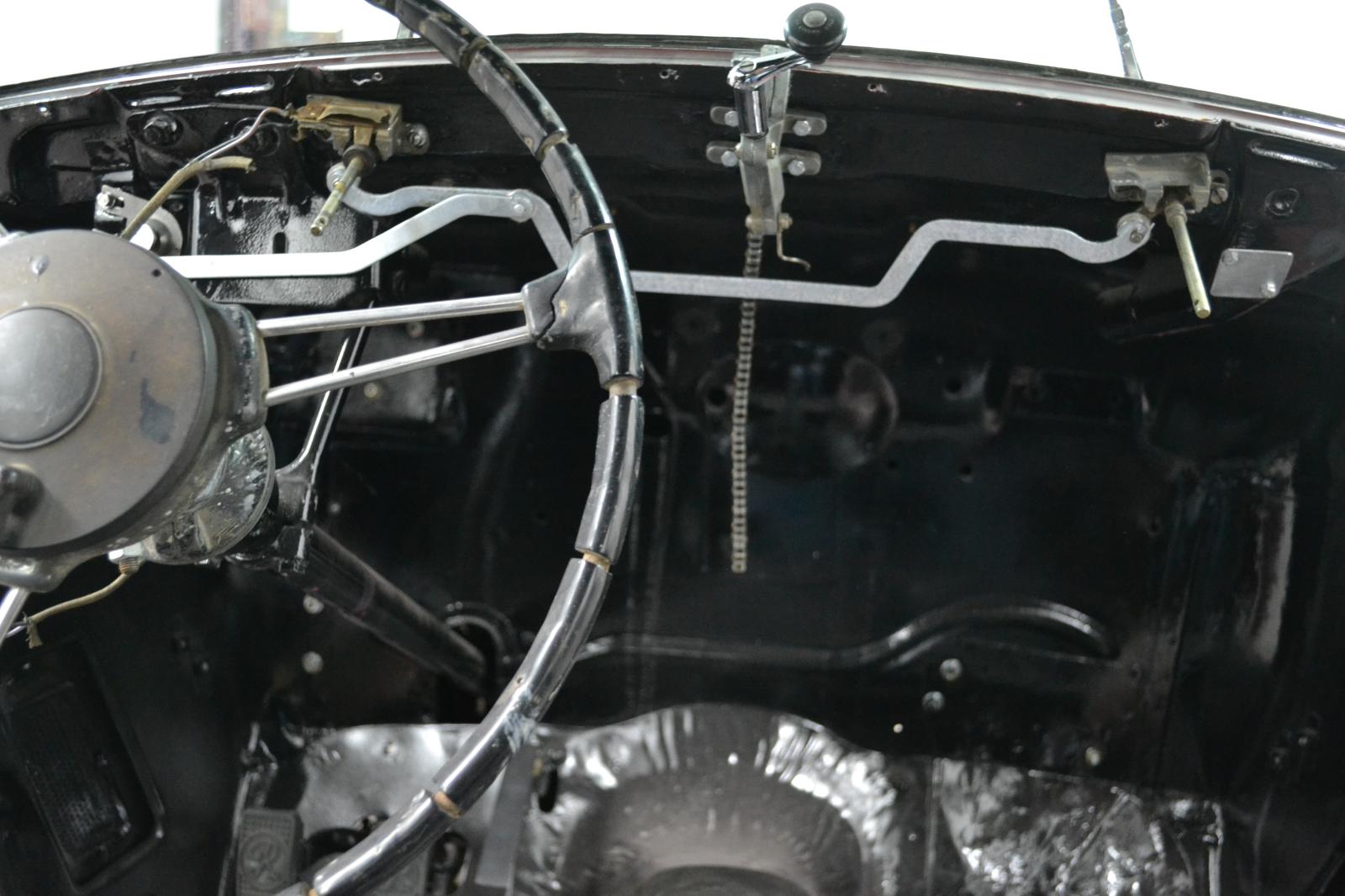

כך זה נראה רגע לפני הסרת גלגל ההגה הישן:

Ready to remove the old steering wheel

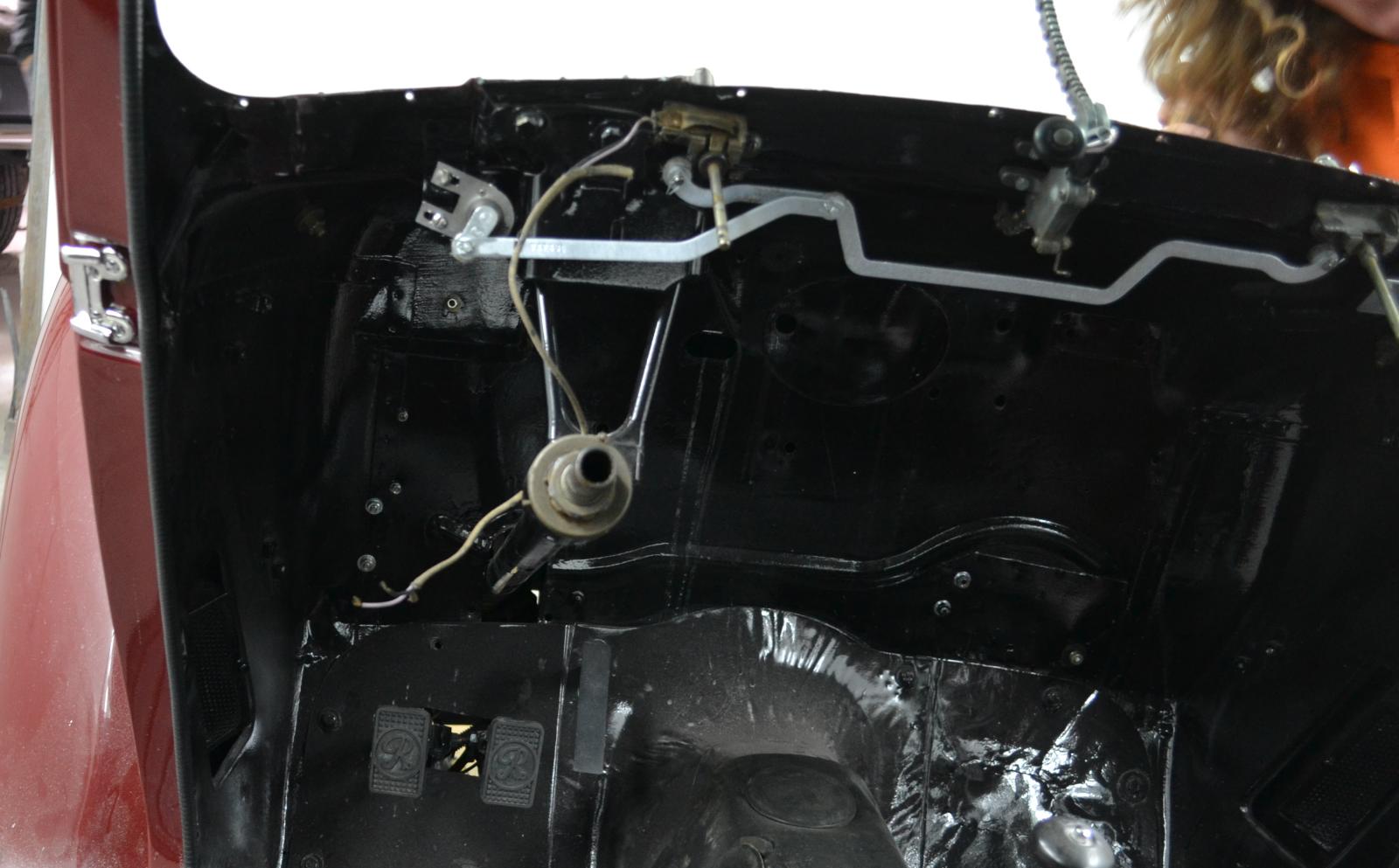

וכך נראית קדמת המכונית ללא הגה:

View without a steering wheel

בינתיים עסקה דפנה בהתאמה קפדנית של ברגי העץ שיחברו את הלוח אל חלקה התחתון של מסגרת החלון. החורים שלהם נראים היטב בתמונה שלמעלה. על הברגים הללו להיות בקוטר ובאורך הנכונים, אחרת או שלא יהדקו את הלוח כיאות למקומו – או שייבקעו ויסדקו אותו ויפגעו בצורתו הנאה. ההרכבה עצמה נעשתה בזהירות–בזהירות ובהדרגה, כאשר יש להשחיל בלוח בבת–אחת את צירי המגבים וציר ארכובת פתיחת החלון, צירים הניצבים אלו לאלו ב-90 מעלות.

Fitting the dash board

Very carefully

שימו לב שהמדיד הימני חסר עדיין, ויצטרף בהמשך. שימו לב גם לחור השמאלי–תחתון, שמצדדיו עוד זוג חורים קטנים. עוד מעט נגיע גם אליו. כדי להצליח בהרכבה היה צורך לישר את ציר המגב הימני שהתגלה כעקום.

עכשיו הגיע הרגע החגיגי לחיבור גלגל ההגה החדש, רגע שחיכיתי לו זמן רב כל–כך.

ראשית היה צורך להכין את לחצן הצופר והצינור אליו הוא מחובר לתפקידם. כהכנה, אלון ליטש אותו עד שחזר אליו הברק. לאחר מכן הרכיבו דפנה ואלון את גומיות המירכוז עליו – תפקידן למנוע מהמנגנון הזה לזמזם ולקרקש בשעת הנסיעה.

Preperations

עכשיו הגיע תורו של גלגל ההגה החדש! הוא נכנס למקומו בקושי רב, “נעזר” בפטיש גומי המכה עליו נמרצות. אחרי כן הוחזר לחצן הצופר החדש למקומו.

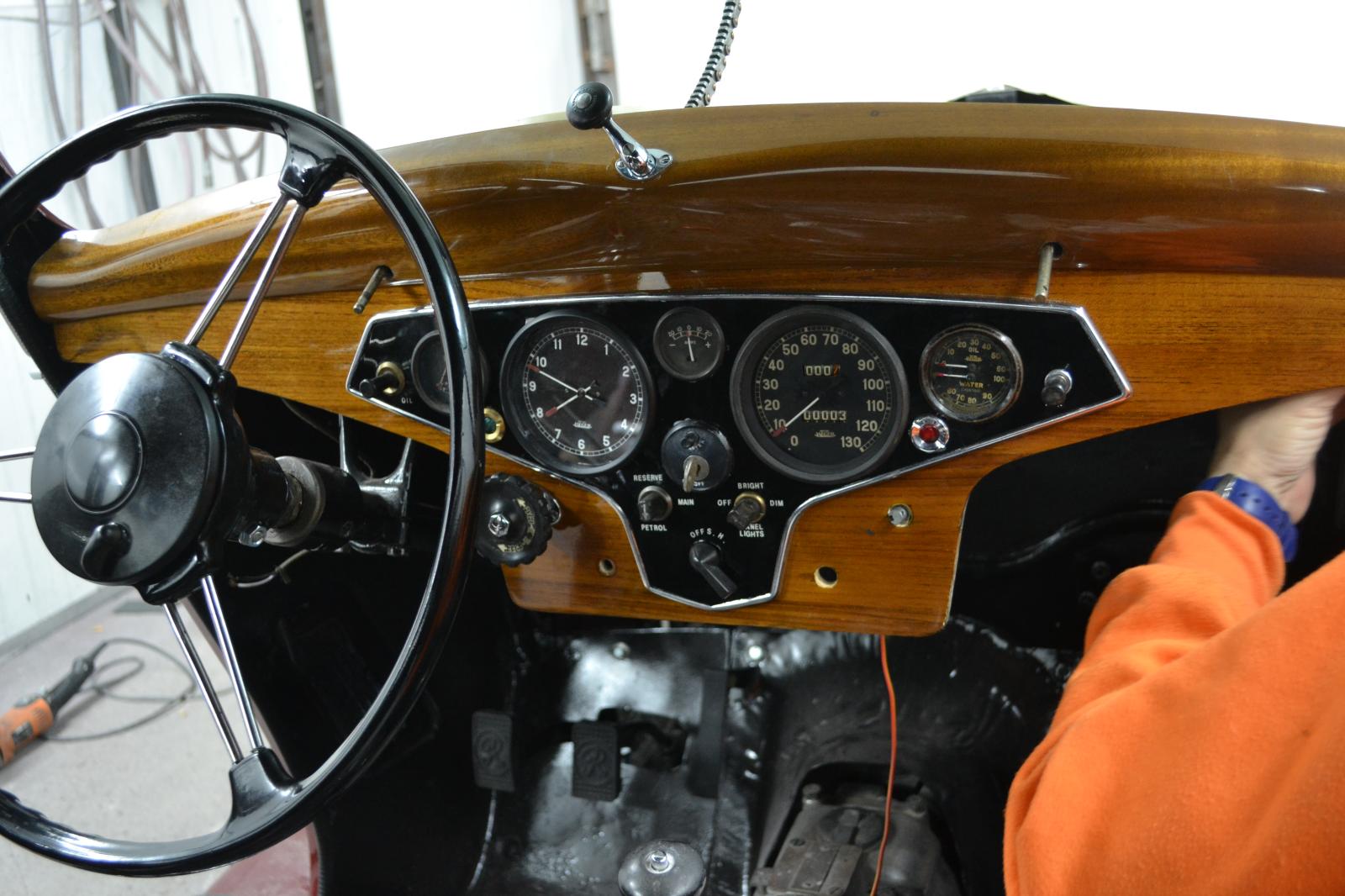

New steering wheel in place

הבאים בתור היו כבלי הספידומטר וה free-wheel המקשרים שניהם בין לוח המכשירים ותיבת ההילוכים. הם יוצאים מלוח המכשירים עוברים את לוח האש דרך גומיות יעודיות, וחוזרים אל תיבת ההילוכים.

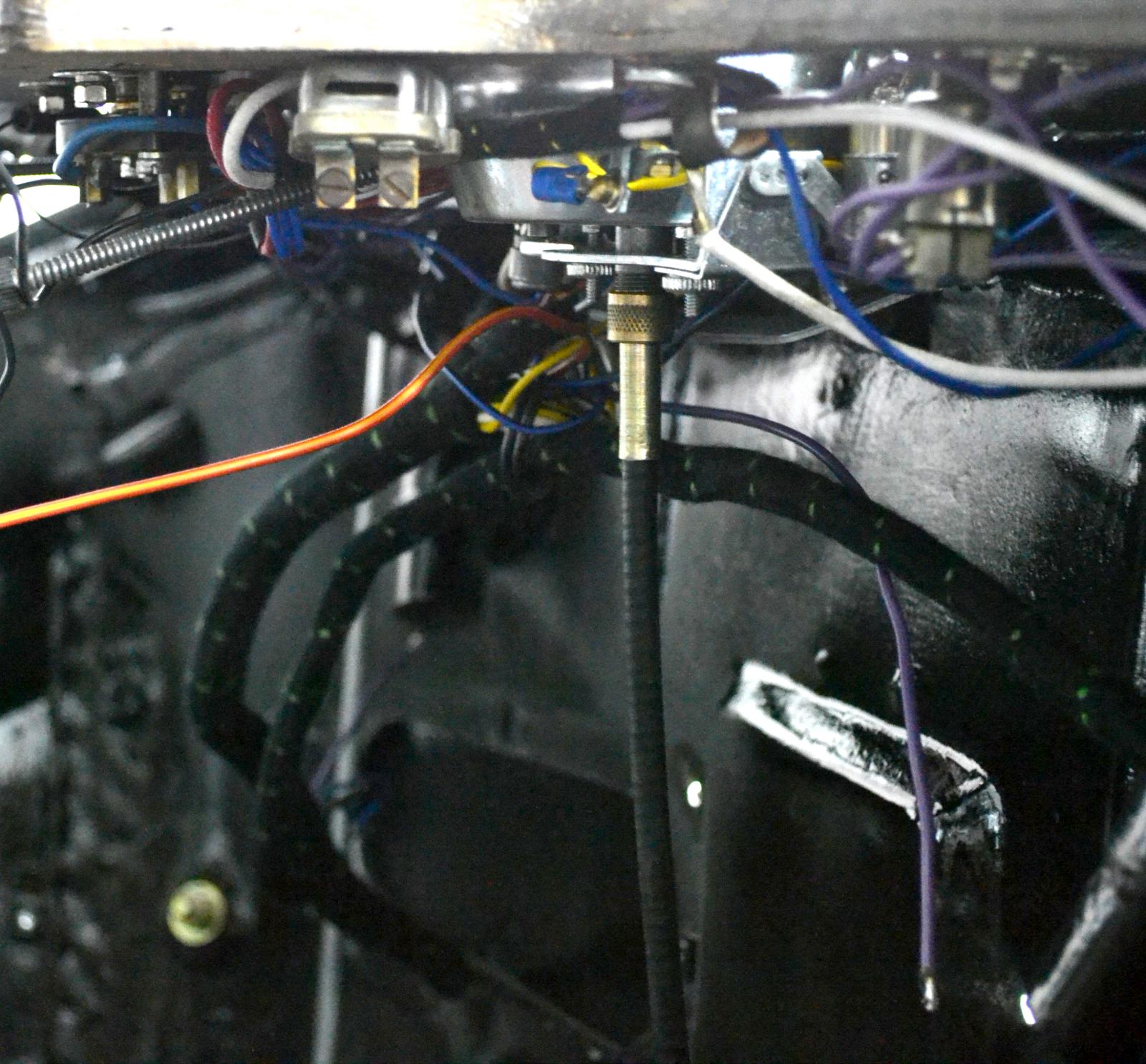

הרי כבל הספידומטר מצד הלוח:

Speedometer cable – instrument side

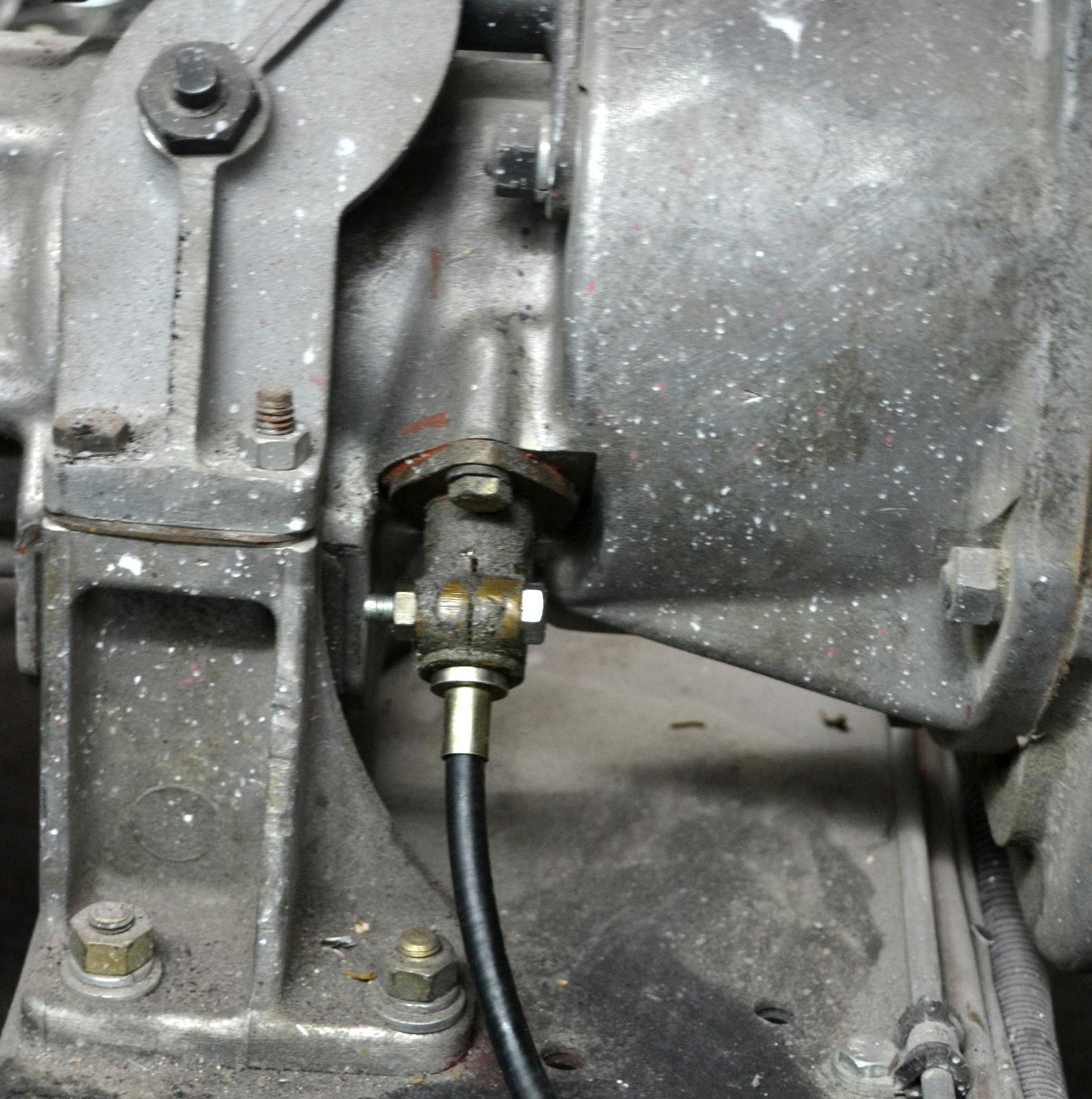

והריהו מצד התיבה:

Gearbox side

את גלגל הבקרה של ה Free-wheel מחברים אל הקדח בעל זוג החורים הקטנים מצדדיו, שהוזכר למעלה. את הקצה השני של כבל ה free-wheel משחילים דרך דחיף ההילוך האחורי, ומחזקים בקצהו בחרוז נעילה. כך זה נראה:

Free Wheel cable holder is marked A

חץ מעל A מצביע על חרוז הנעילה.

עכשיו הגיע תורו של המדיד המשולב טמפרטורת–מנוע\לחץ שמן. מדיד הטמפרטורה מבוסס על קפילרה ממולאה באתר ויש להתייחס אליו בעדינות מופלגת ולכן בחרנו בו כאחרון חביב. ראשית מחברים אליו את צינור השמן, אותו מעבירים דרך גומיה את קיר האש ומחברים לבלוק המנוע. את הקפילרה מעבירים דרך חלון המכשירים צמודה לצמת החשמל הימנית.

כך נראה עתה לוח המכשירים, עם הגה חדש, גלגל Free-wheel ומדיד טמפ‘\לחץ–שמן:

Temperature/ oil pressure gauge in place

וכך נראית הכתף של קיר האש:

Firewall new look

מתחיל להראות כמו רובר…
