שיפוץ תיבת הילוכים של רובר מסדרה P2 – סוף.
הנה בשלו התנאים להידוק האום הנועל את ה FreeWheel למיסב שלו. משלבים שני הילוכים, ומהדקים.

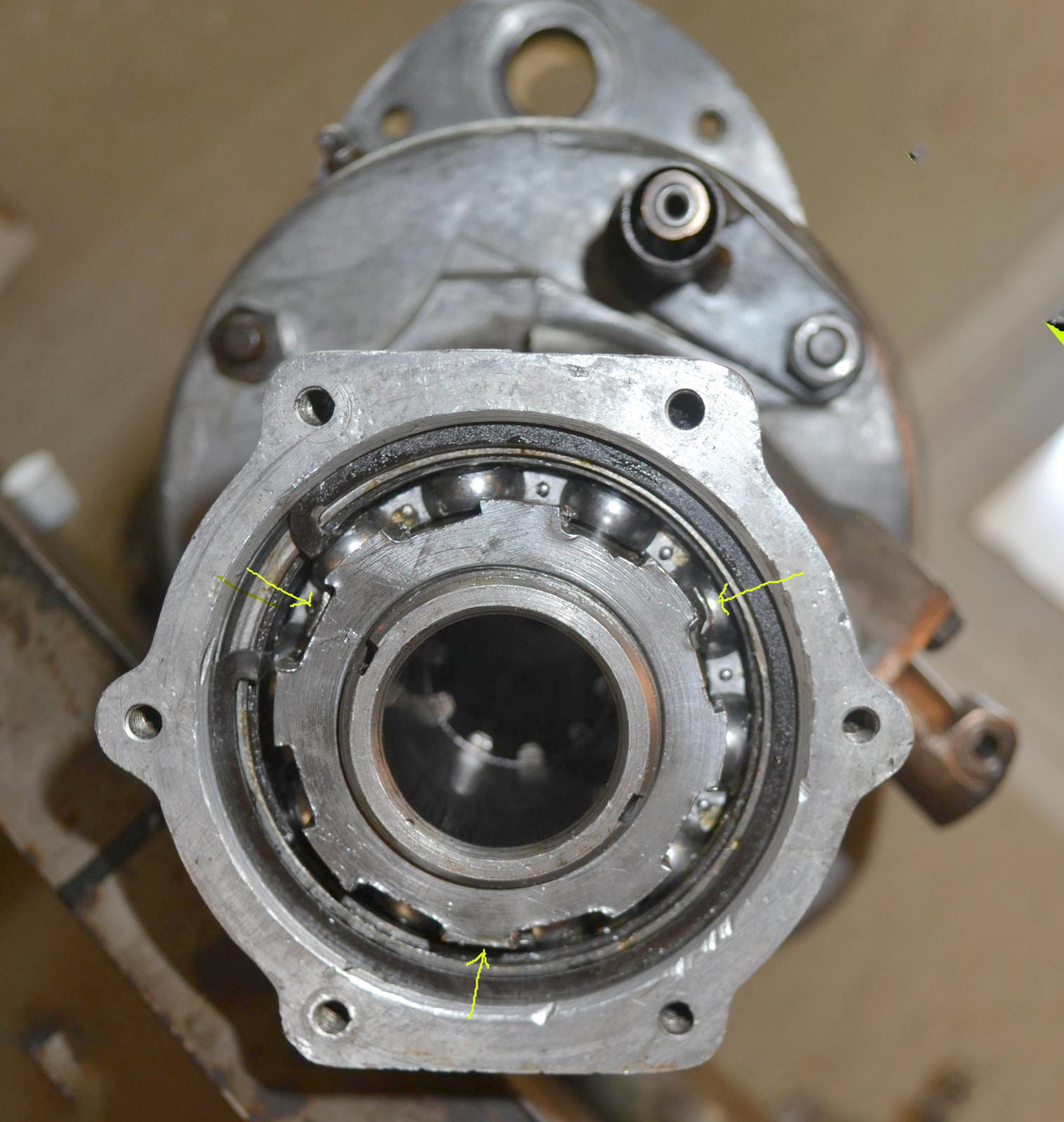

בהעדר מפתח יעודי השתמשתי במפתח צינורות גדול, ונגיעות אחרונות עם פטיש ואיזמל (“שיטת שמואל”). זה היה נחוץ כדי שאחת מלשוניות האבטחה תוכל להתכופף למגרעת שבאום. החיצים הצהובים מצביעים על הלשוניות.

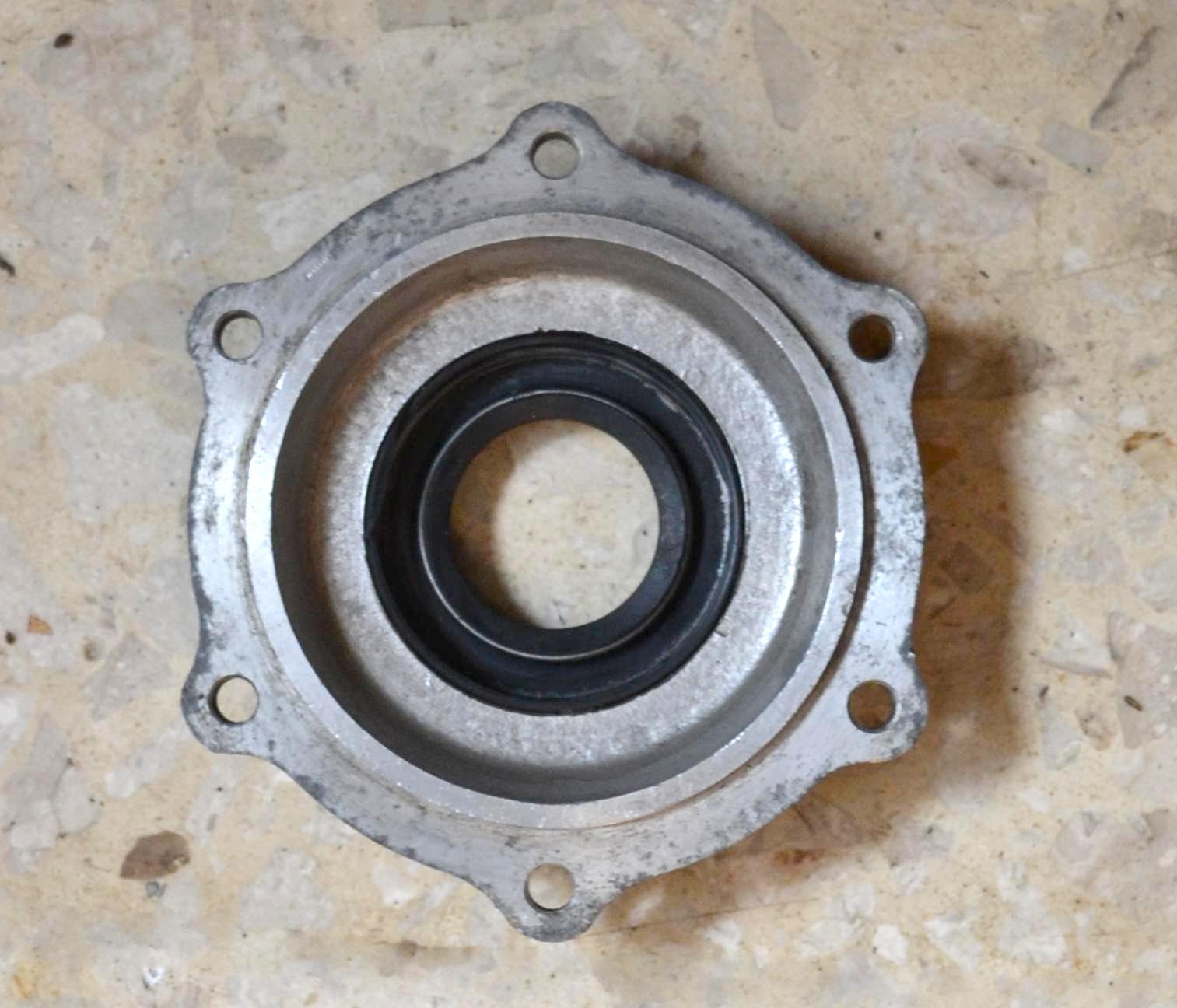

השלב הבא הוא סגירת זנב ה-FreeWheel במכסה שלו, שבתוכו מחזיר השמן החדש.
המשימה הבאה היא החזרת מזלגות ברירת ההילוכים למקומם. מכיוון ששילוב הילוך אחורי (רוורס) מחייב נעילת ה-FreeWheel משולבים שני המזלגות הרלוונטים זה בזה, ולכן החזרת המזלגות מחייבת הפרדה חלקית בין התיבה וה-FreeWheel .
מזלג הרוורס הוא העליון בתמונה, ומימינו קצה מזלג נעילת ה-FreeWheel. הוא נקרא באנגלית Ferrule ומק”ט רובר שלו הוא 55863. זה חלק מתברג וניתן לניקוי ותיקון. בתמונות הבאות הוא במצב גרוע:
כשמחברים מחדש את שתי היחידות זו לזו ננעץ מזלג ה-FreeWheel במזלג הרוורס ומעתה הם ינועו ביחד (ימינה – שילוב). המזלג האמצעי הוא מזלג הילוך ראשון (ימינה) או שני (שמאלה). המזלג התחתון הוא מזלג הילוך שלישי (ימינה) או רביעי (שמאלה). המגרעות נועדו לכדוריות פלדה הלחוצות על ידי קפיצים, הנועלות את המזלג להילוך שנבחר, או ל neutral (המגרעת האמצעית).
למניעת נפילת אחת הכדוריות לתוך התיבה בזמן ההרכבה (עסק ביש) מורחים את כל איזור המגרעות בגריז לפני ההרכבה.
בשתי המגרעות העיקריות מניחים את האליפסואידים ועליהם מניחים את מכסה התיבה, לא לפני שמורחים שכבת RTV דקה על שוליה. עכשיו מהדקים את המכסה באמצעות ארבעת הגוז’ונים שבצדדיו.
זה הזמן להזין את שלוש הכדוריות: אחת מלמעלה, ושתיים בצדדים – כל אחת מהן לחוצה על ידי קפיץ. סוגר הקפיץ העליון הוא גם ציר הקפיץ המהדק את מכסה מילוי השמן.
יש גם לדאוג לאטמים כדי שלא יזל שמן דרך הקפיצים (מחלה ידועה של תיבת הילוכים של רובר). טינו התאים גומיות שהיו ברשותי לצורך זה:
והרי כל הקפיצים כולם מחוזקים למקומם:
כולל מכסה בורר ההילוכים, ועליו שלט המציין את מספרי הפטנטים בהם מוגנת התיבה הזו…
נותר עוד להחזיר את מזלג הפעלת המצמד למקומו:
ואת אוגן הצימוד לגל-ההינע (בזנב) – והשיפוץ הסתיים.
זוכרים את מיסב הלחץ של המצמד? הוא היה דבוק לפיניון ובחליצתו התחלנו את פרויקט שיקום התיבה.

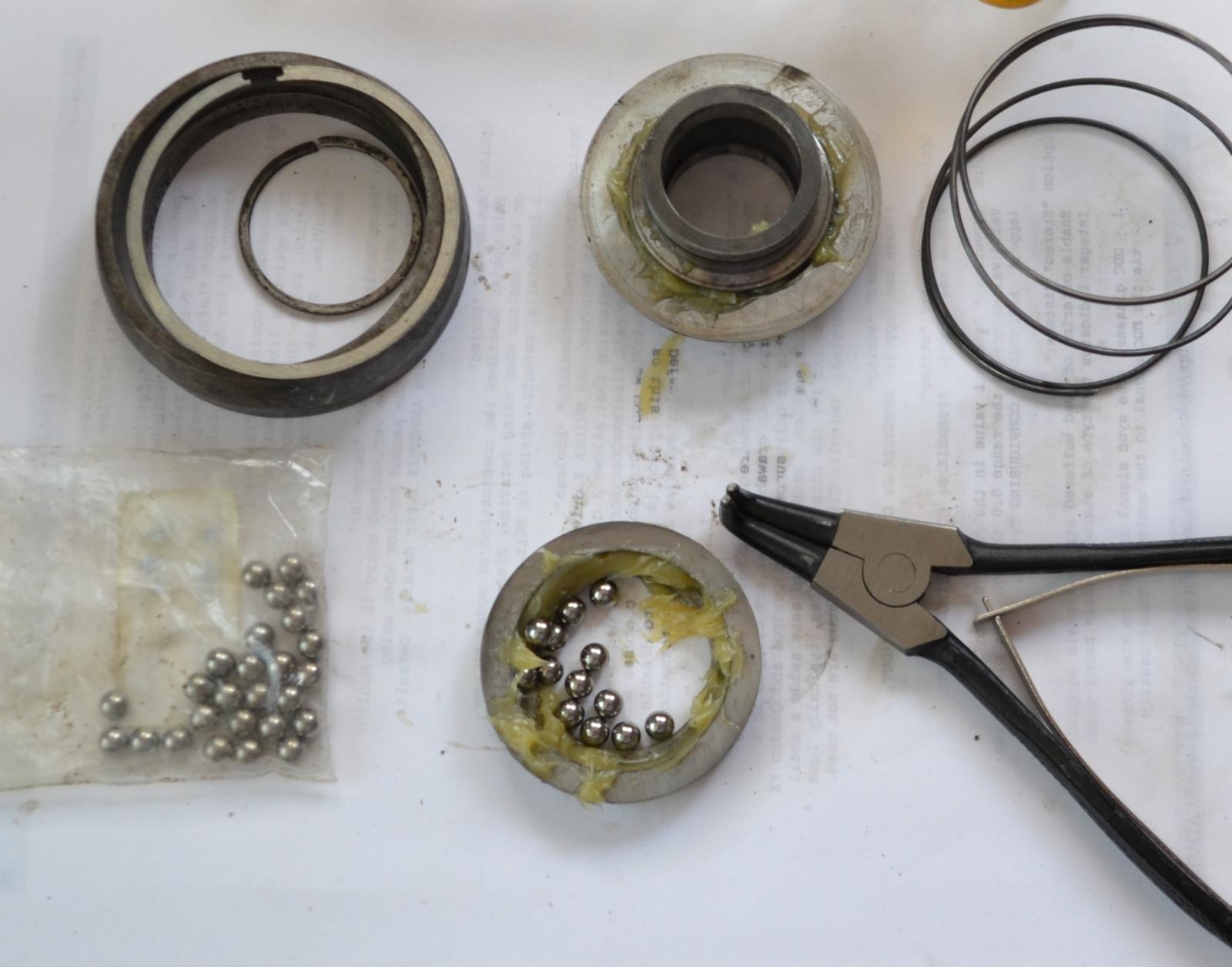

ובשיקום מיסב זה גם נסיים. כל חלקיו נוקו היטב באמבט האולטרסוני. מתחילים את ההרכבה עם כדוריות (1/4) חדשות וגריז מיסבים משובח:

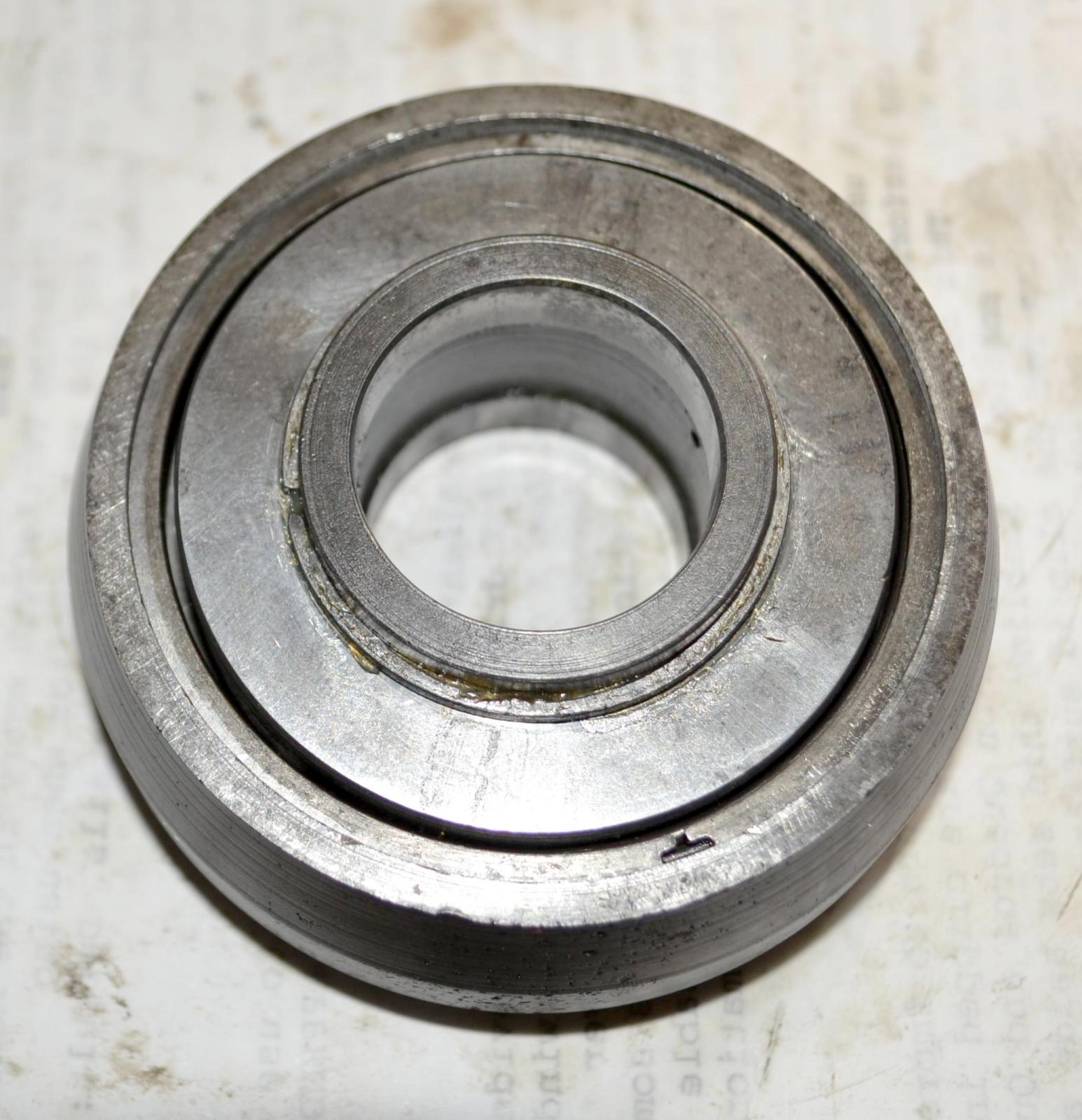

והנה המיסב מורכב מחדש ומוכן לפעולה:
פנים התיבה רוסס בשמן שימור, והיא תחכה עכשיו עד ש…
כך היא נראית מאחור:
http://lulis.org/wp-content/uploads/2013/09/back.jpg
וכך היא נראית על יד אחותה שהוסרה מ 26-069 בשנת 1990, בעודה במלוא כוחותיה ומאז היא ממתינה בסבלנות לתורה (ואפילו נסעה לאמריקה ובחזרה, והתור טרם הגיע).

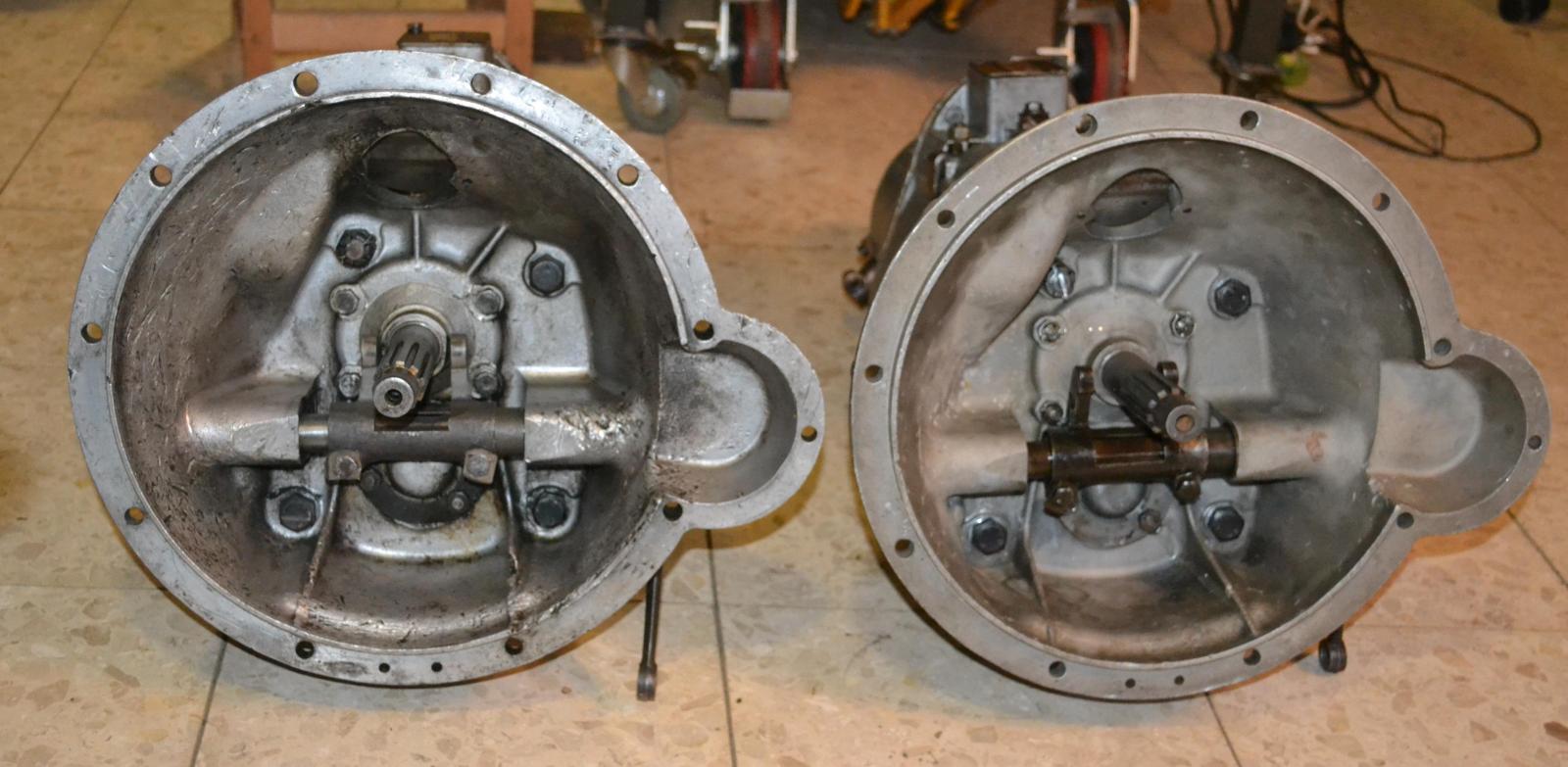

כך הן נראות מלפנים, מבט מבית הפעמון:
הצלקות בהיקף הן זכר לקלאץ’ רובר שהתפרק בקול תרועה, פעם בזו ופעם בזו.
כך התחלנו:
מיסב הלחץ דבוק לפיניון והכל מכוסה בשכבת אבק עבה; בית-הפעמון עצמו הוא של רובר 16, עם מכסה סטרטר בשעה 2:30. וכך אנחנו עכשיו:
עם בית-פעמון של רובר 10/12, (מכסה הסטרטר בשעה 3:00) והכל נקי לא רק מבחוץ, אלא, ובעיקר – מבפנים.
ועם עוד צמד “לפני ואחרי” – נסיים.
http://lulis.org/wp-content/uploads/2013/09/hat-s.jpg
THE END
